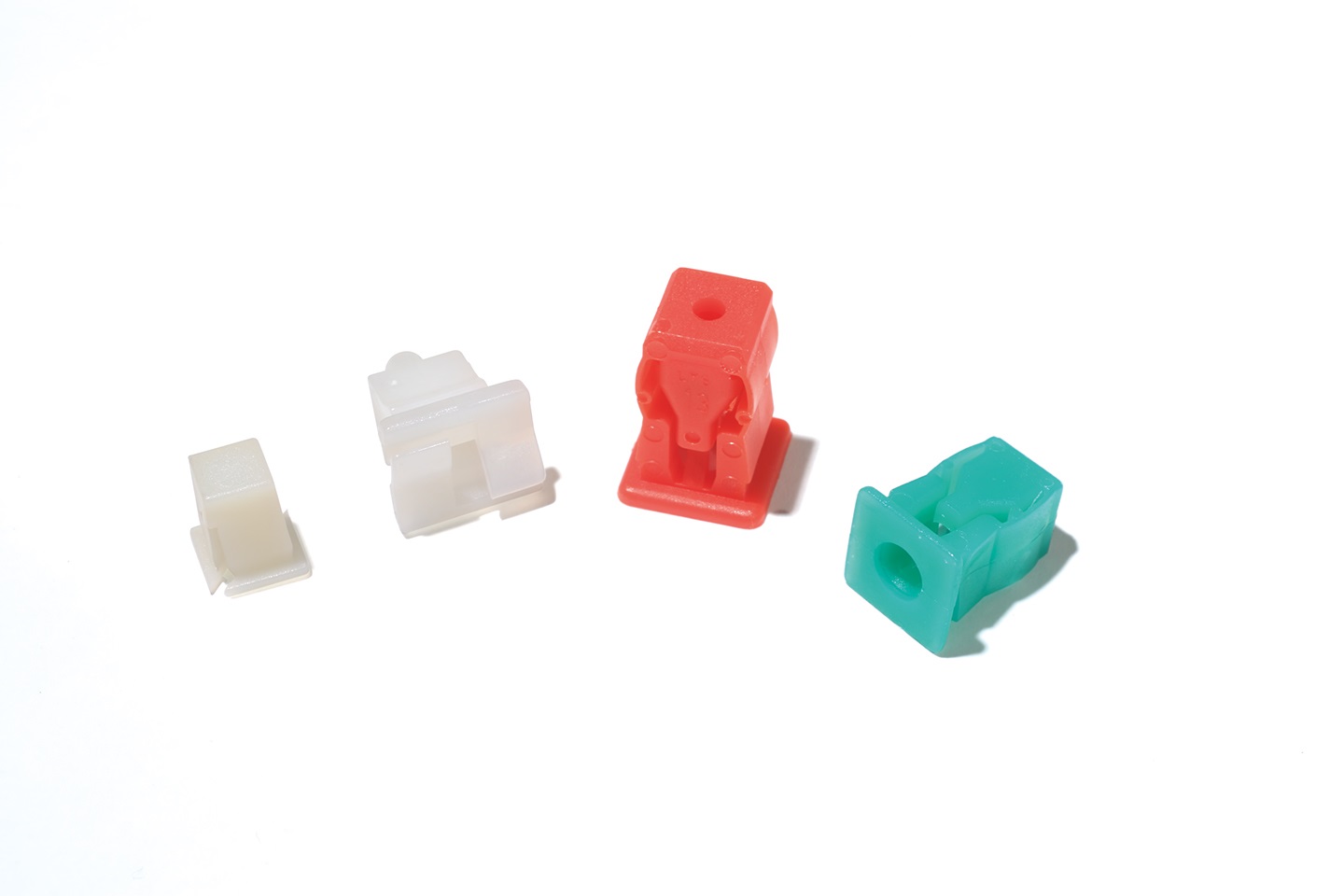

Madreviti_alta_coppia

SPECIFICHE TECNICHE
P/N DIMENSIONI - A DIMENSIONI - L DIMENSIONI - H FORO SPESSORE VITE DISEGNO
00636.65.10 9,0 9,0 1,0 7,0 × 7,0 0,6 ÷ 1,5 6 MAAC
00040.44.10 9,5 10,5 1,0 7,0 × 7,0 0,5 ÷ 1,6 8 MAAC
02524.94.10 11,0 11,5 0,8 8,0 × 8,0 0,7 ÷ 2,0 8 ÷ 10 MAAC
00079.94.10U 12,5 18,0 1,2 9,5 × 9,5 0,5 ÷ 2,0 8 ÷ 10 MAAC
05995.65.10 12,5 × 14,0 16,5 2,0 10,0 × 7,0 0,8 ÷ 3,0 6 MAAC
04710.94.10 14,0 × 16,0 8,0 2,0 12,0 × 8,0 0,7 ÷ 2,0 10 ÷ 12 MAAC
01765.94.10 9,0 12,5 1,0 7,0 × 7,0 0,7 ÷ 1,5 6 MAAC (2)
01752.94.17 9,0 12,5 1,0 7,0 × 7,0 0,7 ÷ 1,5 8 MAAC (2)
01746.94.18 11,0 14,8 1,2 8,0 × 8,0 0,7 ÷ 1,5 6 MAAC (2)
04796.94.11 11,0 14,8 1,2 8,0 × 8,0 0,7 ÷ 2,0 8 MAAC (2)
01757.02.102 12,0 15,8 1,2 9,0 × 9,0 0,7 ÷ 1,5 8 MAAC (2)
01429.02.14 14,0 18,5 1,5 10,0 × 10,0 0,7 ÷ 2,0 10 MAAC (2)
01376.94.10 15,0 19,5 1,5 11,0 × 11,0 0,7 ÷ 2,0 12 MAAC (2)
VITI AUTOFILETTANTI

NUMERO STANDARD ISO 2,0 4,0 6,0 7,0 8,0 10,0 12,0 14,0
DIAMETRO ESTERNO 2,2 2,9 3,5 3,9 4,2 4,8 5,4 6,4
