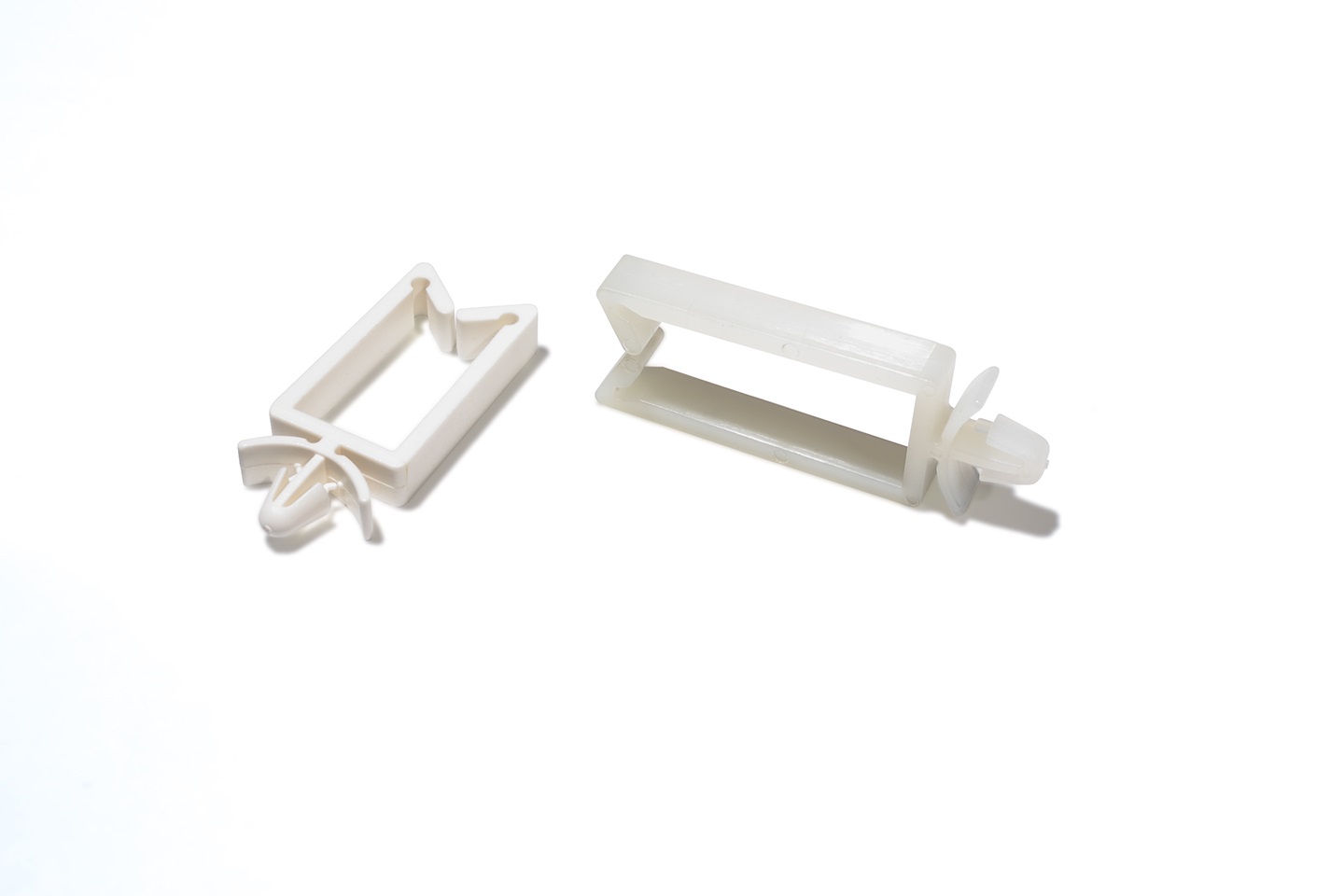

Fermacavi_inserimento_alto_3

SPECIFICHE TECNICHE

IDA3

P/N DIMENSIONI - H DIMENSIONI - A DIMENSIONI - B
15003.16.10 23,4 26,9 18,2
15004.16.10 31,3 34,8 26,1
15003.16.V0 23,4 26,9 18,2
15004.16.V0 31,3 34,8 26,1

IDA3 (2)

P/N DIMENSIONI - A DIMENSIONI - B SPESSORE PANNELLO
16001.16.V0 5,8 1,7 1,6
16002.16.V0 11,2 1,7 1,6
16003.16.V0 11,2 2,3 2,2
16004.16.V0 5,8 2,45 2,36

IDA3 (3)

P/N DIMENSIONI - A DIMENSIONI - H DIMENSIONI - C DIMENSIONI - E DIMENSIONI - F DIMENSIONI - ø FORO DIMENSIONI - SPESSORE
06249.21.10 15,0 12,0 5,3 5,0 11,2 4,8 0,8 ÷ 2,0
05595.21.10 15,0 17,0 5,3 10,0 11,2 4,8 0,8 ÷ 2,0
06250.21.10 15,0 26,0 5,3 19,0 11,2 4,8 0,8 ÷ 2,0
06251.21.10 15,0 34,0 5,3 27,0 11,2 4,8 0,8 ÷ 2,0

IDA3 (4)

P/N DIMENSIONI - A DIMENSIONI - B DIMENSIONI - C DIMENSIONI - D SPESSORE PANNELLO
39001.16.10 7,3 6,1 9,1 1,8 1,6
39002.16.10 9,1 8,2 10,8 1,8 1,6
39003.16.10 11,2 9,4 12,0 1,8 1,6
39004.16.10 13,0 9,4 12,0 1,8 1,6
39005.16.10 7,3 6,7 9,1 2,6 2,4
39006.16.10 9,1 8,2 10,8 2,6 2,4
39007.16.10 11,2 9,4 12,0 2,6 2,4
39008.16.10 13,0 9,4 12,0 2,6 2,4
