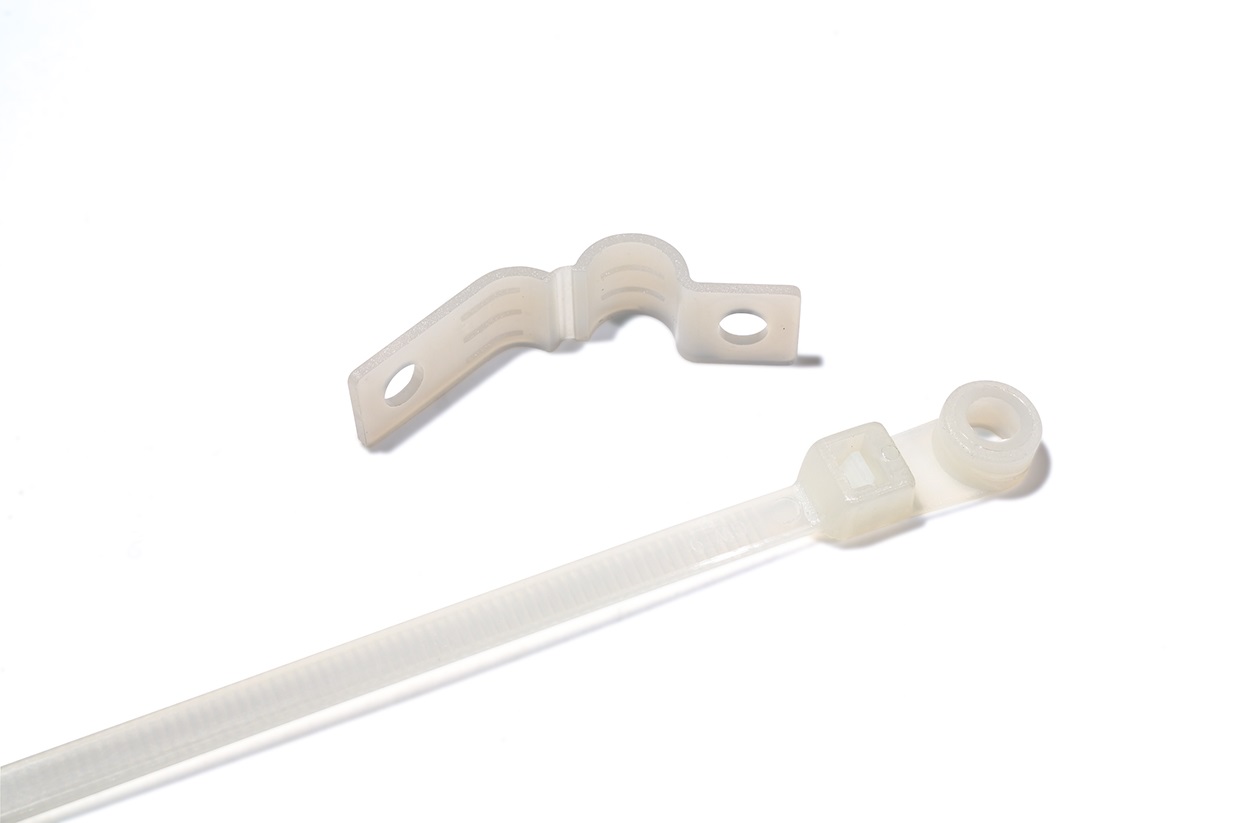

Fascette_fissaggio_vite_1

SPECIFICHE TECNICHE

FCFAV (1)

P/N DIMENSIONI - L DIMENSIONI - A DIMENSIONI - D ø MAX FASCIO CAVI
52150.21.10 152 3,6 4,9 32
52200.07.10S 200 4,8 5,2 50
52200.07.10H 200 7,8 6,5 44
52300.07.10H 300 7,8 6,5 75
52380.07.10H 380 7,8 6,5 104

P/N DIMENSIONI - A DIMENSIONI - B DIMENSIONI - C DIMENSIONI - L DIMENSIONI - S DIMENSIONI - D ø MAX FASCIO CAVI DISEGNO
00107.94.10 10,0 8,4 10,0 21,0 1,2 4,2 6,0 FCFAV (2)

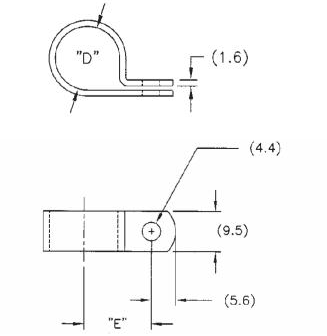

FCFAV (3)

P/N DIMENSIONI - D DIMENSIONI - E
12002.16.10 3,2 8,4
12003.16.10 4,8 10,9
12004.16.10 6,4 10,4
12005.16.10 7,9 12,6
12006.16.10 9,5 15,1
12007.16.10 11,1 14,6
12008.16.10 12,7 15,4

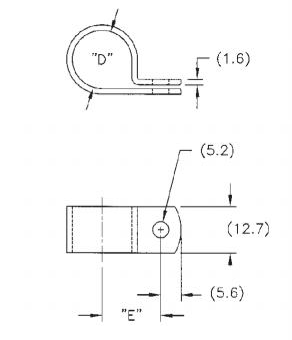

FCFAV (4)

P/N DIMENSIONI - L DIMENSIONI - E
12009.16.10 3,2 8,0
12010.16.10 4,8 10,8
12011.16.10 6,4 10,4
12012.16.10 7,9 12,7
12013.16.10 9,5 13,5
12014.16.10 11,1 14,2
12015.16.10 12,7 15,1
12016.16.10 14,3 15,4
12017.16.10 15,9 16,6
12018.16.10 17,5 19,2
12019.16.10 19,1 19,8
12020.16.10 22,2 21,5
12021.16.10 25,4 23,1
12022.16.10 28,6 24,6
